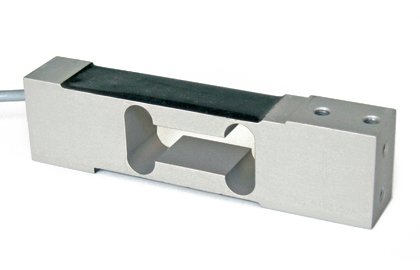

單點式稱重傳感器是稱重傳感器中主要的類型之一。單點式稱重傳感器在中小型平臺秤應用中最為常見。#單點式稱重傳感器#

把單點式傳感器放置在相對較大平臺的任何區域稱重時，其精確稱重能力非常出色，這種對中心外負載的不敏感是一種稱為"力時補償"的功能。僅使用一個稱重傳感器而不是四個稱重傳感器的能力使單點稱重傳感器成為數十種應用非常經濟的解決方案，包括但不限于：體重秤、臺秤、平臺秤、料斗和容器稱重、零件計數、包裝秤、檢查稱重、OEM 產品、零售秤、輸送機秤、生產工藝、低成本應用和醫療秤。

稱重傳感器從受力方式可分為壓式和拉式類,由于不同的受力方式具有不同的工作條件和技術要求,因此就有不同的稱重傳感器安裝方法和規定；下面介紹了這兩種稱重傳感器安裝方法。

壓式拉式稱重傳感器安裝：稱重傳感器這種形式的傳感器有二種不同的安裝形式。

1、為滾珠式底座傳感器的安裝形式,安裝時將它放置在帶有凹形缺口的底板上。其優點是：當秤體或其它設備因溫度影響而伸縮,使其偏離受力中心線時，可作水平方向的位移定位,其位移量在±5mm以內。因此可在任何情況下使稱重傳感器接受垂直力,保證稱量準確度。

2、固定式底座傳感器的安裝形式,安裝時將傳感器放置在三顆固定檔柱內。因此要求使用在溫度變化范圍不大的場合, 其優點是能提高秤體的穩定性,而且安裝調試方便。

稱重傳感器安裝時還應注意：

1、壓頭應由20mm厚的鉻鋼制成,壓頭的底面應加工成圓弧，其半徑應為傳感器圓頂半徑的3倍以上,并應進行熱處理以增加壓頭的硬度。固定板應用45號鋼制成,其厚度不得小于20mm,安裝時的水平度不應超出±0.5°。

2、滾珠等移動部件應保持滑動自如，不應有卡死、銹蝕等現象。

3、為防止大電流流經傳感器,應在傳感器之間加裝短路片，以防偶然的大電流流過而將其燒壞。即使如此, 在需要進行大從焊接時最好還是將壓式傳感器卸下,待幾作結束后再將稱重傳感器安裝好。

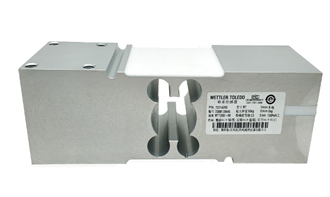

單點式稱重傳感器是稱重傳感器中主要的類型之一。單點式稱重傳感器在中小型平臺秤應用中最為常見。#單點式稱重傳感器#
把傳感器放置在相對較大平臺的任何區域稱重時，其精確稱重能力非常出色，這種對中心外負載的不敏感是一種稱為"力時補償"的功能。僅使用一個稱重傳感器而不是四個稱重傳感器的能力使單點稱重傳感器成為數十種應用非常經濟的解決方案，包括但不限于：體重秤、臺秤、平臺秤、料斗和容器稱重、零件計數、包裝秤、檢查稱重、OEM 產品、零售秤、輸送機秤、生產工藝、低成本應用和醫療秤。


拉式稱重傳感器安裝及注意事項：

這類稱重傳感器一般量程從較小，通常在機械秤改造和電子皮帶秤中使用的較多，小容量料斗秤也可應用。由于拉式傳感器的安裝調整不便，因此不象壓式稱重傳感器那樣得到廣泛應用。如果秤體是由兩個以上的拉式稱重傳感器懸吊時, 要特別提防其中一個未受力而另一個受力太大超出額定負荷而損壞,因此要求進出料處在秤體的中心。另外秤體結構的剛性要好，以防因震動等原因而影響稱重準確度。

稱重傳感器安裝使用的九大注意事項：

1.設計加載裝置及安裝時應保證加載力的作用線與稱重傳感器受力軸線重合，使傾斜負荷和偏心負荷的影響減至最小。

2.按本說明中的傳感器量程選定確定所用傳感器的額定載荷。

3.在高度精度使用場合，應使傳感器和儀表在預熱30分鐘后使用。

4.傳感器的電纜線應闊別強動力電源線或有脈沖波的場所，無法避競時應把傳感器的電纜線單獨穿入鐵管內，并盡量縮短連接間隔。

5.電纜線不宜自行加長，在確實需加長時應在接頭處錫焊，并加防潮密封膠。

6.為防止化學侵蝕．安裝時宜用凡士林涂抹傳感器外表面。

7.傳感器應放在干燥透風無侵蝕性氣體的室內

8.傳感器外殼、保護蓋板、引線接頭均經密封處理，用戶不準打開。

9.為防止大電流直接竄過稱重傳感器本體而損壞傳感器禁止在傳感器安裝后進行電焊功課，在萬不得已時應在稱重傳感器加載裝置兩端加接銅編織線做的旁路器。應避免陽光直曬和環境溫度劇變的場臺使用在無法避免時應加裝防護或緩解裝置。

例舉HBM稱重傳感器安裝:

1、水平調整：水平調整有兩個方面的內容。一是單只HBM稱重傳感器安裝底座的安裝平面要用水平儀調整水平，另一方面是指多個傳感器的安裝底座的安裝面要盡量調整到一個水平面上（用水準儀），尤其是單點式傳感器數多于三個的稱重系統中，更應注意這一點，這樣做的主要目的是為了使各HBM稱重傳感器所承受的負荷基本一致。

2、安裝HBM RSCA&RSCB稱重傳感器的底座安裝面應平整、清潔，無任何油膜，膠膜等存在。安裝底座本身應有足夠的強度和剛性，一般要求高于傳感器本身的強度和剛度。HBM稱重傳感器要輕拿輕放，尤其是由合金鋁制作彈性體的小容量傳感器，任何沖擊、跌落，對其計量性能均可能造成極大損害。

3、HBM稱重傳感器在正常工作時，傳感器一般均應設置過載保護的機械結構件。稱重傳感器周圍應盡量設置一些“擋板”，甚至用薄金屬板把傳感器罩起來。這樣可防止雜物玷污傳感器及某些可動部分，而這種“沾污”往往會使可動部分運動不爽，而影響Tedea稱重傳感器615-100KG稱量精度。系統有無運動不爽現象，可以用以下方法判別。即在秤臺上加或減大約千分之一額定負荷看看稱重顯示儀是否有反映，有反映，說明可動部分未受“沾污”。

4、稱重傳感器雖然有一定的過載能力，但在稱重傳感器安裝過程中，仍應防止傳感器的超載。要注意的是，即使是短時間的超載，也可能會造成傳感器永久損壞。在安裝過程中，若確有必要，可先用一個和傳感器等高度的墊塊代替?zhèn)鞲衅鳎阶詈螅侔褌鞲衅鲹Q上。

5、若用螺桿固定傳感器，要求有一定的緊固力矩，而且螺桿應有一定的旋入螺紋深度。一般而言，固定螺桿應采用高強度螺桿。

6、傳感器應采用鉸合銅線（截面積約 50mm2）形成電氣旁路，以保護它們免受電焊電流或雷擊造成的危害。

7、HBM稱重傳感器在使用中，必須避免強烈的熱輻射，尤其是單側的強烈熱輻射。

8、盡量采用有自動定位（復位）作用的結構配件，如球形軸承、關節軸承、定位緊固器等。他們可以防止某些橫向力作用在傳感器上。要說明的是：有些橫向力并不是機械安裝引起的，如熱膨脹引起的橫向力，風力引起的橫向力，及某些容器類衡器上的攪拌器的振動引起的橫向力即不是機械安裝引起的。

9、某些衡器上有些必須接到秤體上的附件（如容器秤的輸料管道等），為防止他們“吃掉”稱重傳感器的真實負荷合而引起誤差，我們應讓他們在傳感器加載主軸的方向上盡量柔軟一些。

10、每種HBM稱重傳感器的加載方向都是確定的，而我們使用時，一定要在此方向上加載負荷。橫向力、附加的彎矩、扭矩力應盡量避免。

11、對于大容量的HBM稱重傳感器，一般來說，它具有較大的自重，故而要求在搬運、安裝時，盡可能使用適當?shù)钠鸬踉O(shè)備（如手拉葫蘆、電動葫蘆等）。

稱重傳感器安裝步驟

安裝稱重傳感器

一、操作準備

1、閱讀相關圖樣，了解安裝的結構和順序。

2、待安裝的稱重傳感器。

3、力矩扳手、千斤頂、萬用表等所需工具、量具。

二、操作步驟

下面大致介紹稱重傳感器的安裝步驟。

1、核對稱重傳感器安裝面的尺寸，對照圖樣，核對稱重傳感器的型號規格、外形尺寸，檢查底座安裝面的尺寸。

2、清潔稱重傳感器，對于壓力稱重傳感器，應將其上下兩個安裝面、連接承載器和基礎的兩個底座以及壓；對于拉力稱重傳感器，應將其上下兩個螺孔、連接承載器和基礎的兩個吊座孔以及關節軸承、螺栓等清洗干凈。

3、稱重傳感器安置就位并裝配相關連接件，用干斤頂或其他適當?shù)钠鹬貦C(jī)械頂起承載器，輕緩地將稱重傳感器放到擬安裝位置，并將與稱重傳感器相關的連接件裝配好。

4、連接電流旁路電纜，稱重傳感器的電流旁路電纜是為防止因雷電或靜電等產生的大電流擊穿電阻應變片而設立的。為了保證分流效果，一定要將兩個連接點處的表面清理干凈，同時必須保證兩個連接點處螺栓的緊固力度足夠。

5、調整加載力的方向，檢查稱重傳感器標識的受力方向是否與由承載器傳遞到稱重傳感器的加載力的作用線方向一致。如有偏離，則調整稱重傳感器或稱量臺，調整時應注意保持稱重框架左右兩側等高。

6、緊固稱重傳撼器，經過反復調整和檢查，確認以上步驟均已調整就緒后，按照圖樣或工藝文件中規定的預緊力矩緊固稱重傳感器。

7、稱重傳感器防護，為防止化學腐蝕，安裝時宜用凡士林涂抹稱重傳感器外表面。應避免在陽光直曬和環，境溫度劇變的場合使用，在無法避免時應加裝防護或緩解裝置。對需要安裝保護罩的稱重，傳感器，在裝配保護罩時，應該保證保護罩部分不影響稱重傳感器正確傳遞受力的數值。

步驟8調整限位裝置，若所裝衡器設有稱量臺限位裝置，應在前面的步驟中將其松開，使其不起作。而在本步驟中應調節縱、橫向限位裝置，使其與稱重框架之間留有少許間隙，間隙的大小以略大于可能的熱膨脹量為宜。

三、注意事項，稱重傳感器在出廠時，其外殼、引線接頭等均經過密封處理，安裝或使用時不得打，開。

稱重傳感器的選型要求

稱重傳感器的選型應根據應用情況入手，從傳感器支撐點的數量、量程、精度等級、環境適應性等幾個方面進行選擇。

稱重傳感器量程的選擇

根據經驗，一般應使傳感器工作在其30%~70%量程內，但對于一些在使用過程中存在較大沖擊力的衡器，如動態軌道衡、動態汽車衡、鋼材秤等，在選用稱重傳感器時，一般要擴大其量程，使傳感器工作在其量程的20%~40%之內，使傳感器的稱量儲備量增大，以保證傳感器的使用安全和壽命，避免超載。

按照使用到額定量程60~70%的建議，假設傳感器個數為N，單只傳感器量程為m，料倉自重加上滿料重量的總重為，則在已知M和N的情況下，按如下公式計算m：

M/0.7*N ≤ m ≤ M/0.6*N

確定此范圍后，在傳感器規格里面選擇最滿足此范圍的傳感器即可。

稱重傳感器精度等級的選擇

對稱重傳感器等級的選擇必須滿足下列兩個條件：

1、要滿足儀表輸入的要求。稱重儀表是對傳感器tq的輸出信號經過放大A/D轉換等處理之后顯示稱量結果的。因此，稱重傳感器的輸出信號必須大于或等于儀表要求的輸入靈敏度值，即將傳感器的輸出靈敏度代入傳感器和儀表的匹配公式：B（傳感畕輸出關收度）×E（激動電電（E）×D（顯示分健（值）

儀表輸入靈敏度：傳感昌最大量擺×N傳感昌個O！計算結果須大于或等于儀表要求的輸入靈敏度。

2、要滿足整臺電子秤準確度的要求。一臺電子秤主要是由秤體、傳感器、儀表三部分組成，在對傳感器準確度選擇的時候，應使傳感器的準確度略高于理論計算值，因?yàn)槔碚撏艿娇陀^條件的限制，如秤體的強度差一點，儀表的性能不是很好、秤的工作環境比較惡劣等因素都直接影響到秤的準確度要求，因此要從各方面提高要求，又要考慮經濟效益，確保達到目的。

相關知識拓展信息

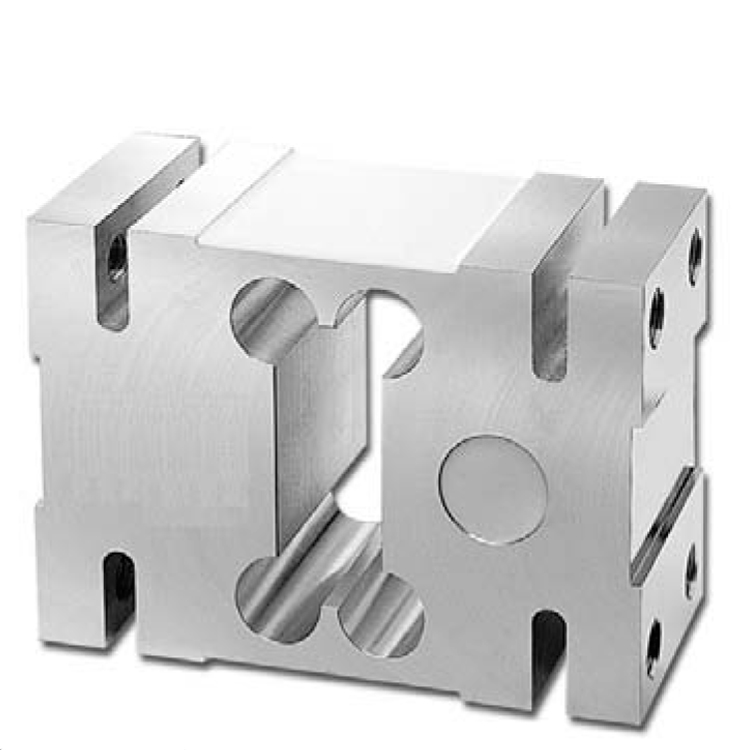

SP22鋁制品單點式傳感器

特性

1.量程：3KG，5KG，7KG,10KG,15KG，20KG,30KG,35KG,50KG,100KG,150KG,200KG

2.高度僅為22mm

3.鋁制品結構

4.單點350*350mm秤盤尺寸

5.IP66防護等級

6.OIML R60和NTEP認證

描述：SP22是為低成本稱重秤設計的單點式傳感器。其緊凌的外形尺寸以及較低的成本適用于零售秤，計價秤和計數秤。SP22取得了OIML R60(4000d)或NTEP(5000d，單只)認證，防護等級可達1P66。

應用：平臺秤，計數秤，零售秤。

點此查看技術參數詳情圖
